Test eBike – Focus Raven² Fotostrecke

Test eBike – Focus Raven² Fotostrecke
Will Lee

Das Focus Raven² ist ein ganz spezielles und zudem sehr innovatives eMTB von Focus, denn es wiegt lediglich 15,55 kg und besitzt zur Untersützung beim Pedalieren den brandneuen Fazua Evation Mittelmotor. Wir haben das Bike aktuell im Testpool und stellen es euch hier in einer ausführlichen Fotostrecke bis ins kleinste Detail vor.

Die Entwicklung um den Evation Antrieb des Münchner StartUp Fazua beobachten wir bereits seit knapp zwei Jahren mit Aufmerksamkeit. Das innovative und integrierte Antriebskonzept besteht hierbei im wesentlichen aus einer Tube mit Motor und 250 Wh Akkupack, welche in das Unterrohr eingerastet wird und über eine mechanische Verbindung auf ein Tretlagergetriebe seine Kraft entfaltet.

Focus hat sich als einer der ersten eMTB Produzenten diesem Antrieb angenommen und auf Basis des XC Mountainbike Raven ein eMTB entwickelt, welches nur 15,55 kg wiegt (Rahmengröße M) – das Focus Raven².

Um auf dieses phänomenale, niedrige Gewicht zu kommen, verfügt das Raven in der elektrisierten Version über viele Carbon Teile. So tragen Rahmen, Kurbelarme und Sattelstütze wesentlich zur Gewichtsreduktion bei, da diese aus leichtem und stabilen Kohlenstofffasern bestehen.
Der 250 Watt Evation Mittelmotor samt 250 Wh (36 Volt * 7Ah) Akkupack kommt hierbei auf ein Gewicht von 3,65 kg – damit ist er deutlich leichter als die meisten anderen auf dem Markt aktuell verfügbaren Mittelmotorsysteme.

Alles in allem also ein Paket, welches Geschwindigkeit und geringes Gewicht zum Ziel hat.
Damit reiht sich das Raven² geradewegs in die Reihe der Focus eMountainbike Familie ein, deren Philosophie lautet leichte und sportliche, elektrifizierte Bikes zu bauen.

Fotostrecke zum Focus Raven²

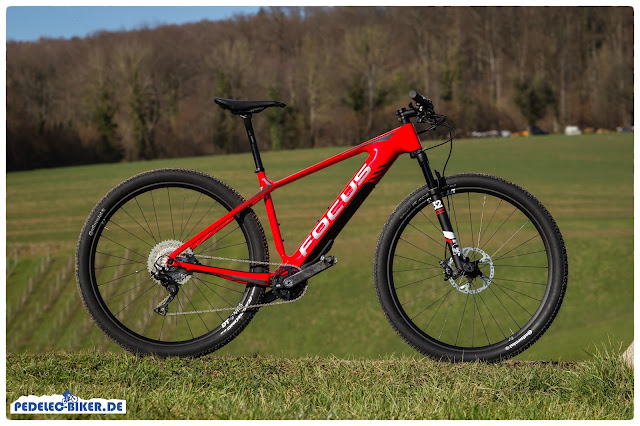

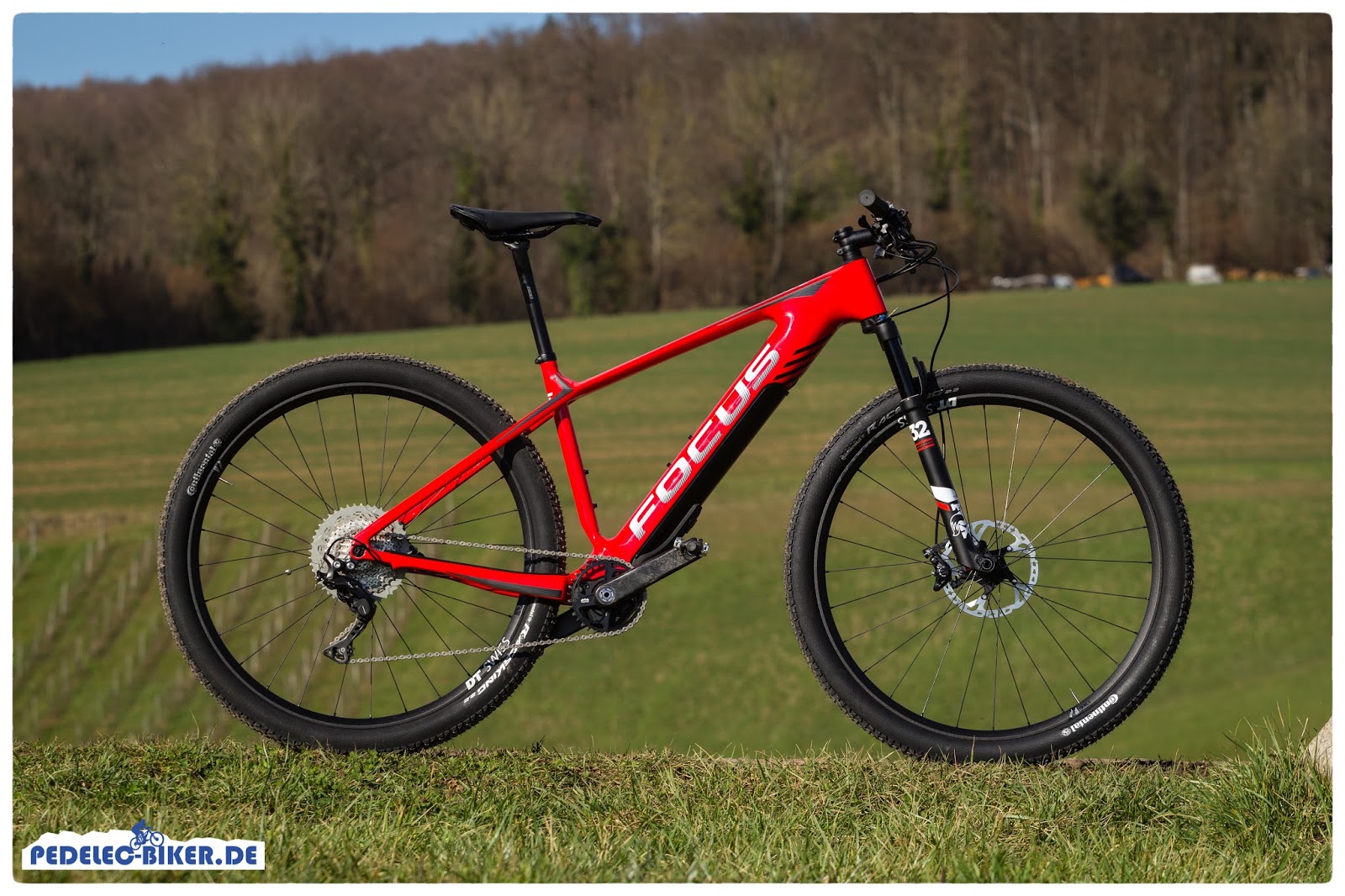

das Focus Raven² sieht schnittig aus und ist mit 15,55 Kg ein Leichtgewicht unter den eMTBs.
Auf den ersten Blick ist das Evation Antriebssystem von Fazua nicht auszumachen. Der Carbonrahmen in knallroter Lackierung unterstreicht den sportlichen Anspruch dieses leichten eMountainbikes. Große 29″ Laufräder sind im XC-Rennsport Standard und daher auch am Raven² zu finden.

Nur wer genau hinsieht erkennt den Fazua-Antrieb am Raven².
Durch und durch schlank und unauffällig gehalten. Nur der Blick auf die Unterseite des Unterrohrs verrät dem erfahrenen Pedelec-Biker, dass hier ein Antrieb verbaut ist.

Mit 1,80 m sitze ich sehr sportlich aber dennoch bequem auf dem Focus Raven².
Das uns zur Verfügung stehende Focus Raven² hat die Rahmengröße M mit einer Sitzrohrlänge von 46cm. Bei mir, mit einer Körpergröße von 1,80m und einer Schrittlänge von 82cm ergibt sich in Kombination mit dem 90mm Vorbau eine sportlich orientierte aber unaufdringliche Sitzhaltung mit einem leicht höheren Sattel gegenüber dem Lenker.

Das Raven² fährt mit der Shimano XT 11-fach Kassette.
Auf der Tretlagerachse befindet sich ein 34er Blatt, welches die Kraft von Fahrer und Antrieb über eine Kette auf die Shimano XT 11fach Kassette überträgt. Die Antriebseinheit mit integriertem 250Wh Akkupack ist formschön halbseitig in das Unterrohr eingerastet.

An den Kurbeln des Focus Raven² sind sehr gut die Kohlefasern zu erkennen.
Die Kurbeln sind nicht verkratzt, wie es der erste Blick vermuten lässt – nein, zu sehen ist die Kohlefaserstruktur der leichten Carbon-Kurbelarme. Das Tretlagergetriebe überträgt die Kraft zwischen Motor und Kettenblatt. Zudem findet hier die doppelseitige Messung des Drehmoments und der Trittfrequenz statt. Dies sind wichtige Daten für den Antrieb um eine möglichst harmonische und zugleich kraftvolle Leistungsentfaltung zu verwirklichen.

Die Shimano XT am Raven² bietet eine Übersetzungsbandbreite von 418%.
Im Heck reagiert eine klassische, mechanische Shimano XT Schaltung auf die Schaltbefehle des Bikers. Die 11fach Kassette mit einer Abstufung von 11-13-15-17-19-21-24-28-32-37-46 Ritzel auf der Kassette bietet eine Übersetzungbandbreite von 418%

Der Fazua-Antrieb am Raven² verfügt über drei Unterstützungsmodi.
Der Fazua Antrieb verfügt über eine Lenkerfernbedinung zur Anwahl einer der drei Unterstützungsstufen. Hier nennen sich die Stufen “Breeze” (125Watt), “River” (250Watt) und “Rocket” (400Watt) Mode. Sie sind durch eine LED-Leiste auf der Remote in grün, blau und rot farblich gekennzeichnet und damit leicht auszumachen. Der Verlauf der LED Leiste beschreibt den Ladezustand des Energiespeichers. Über den mittleren Knopf soll es in Zukunft möglich sein, dass Bike direkt ein- und auszuschalten – zum aktuellen Zeitpunkt ist dies jedoch nur direkt über einen Schalter an der Antriebseinheit möglich. Eine Bluetooth Anbindung mit entsprechender App ist ebenfalls in Planung.

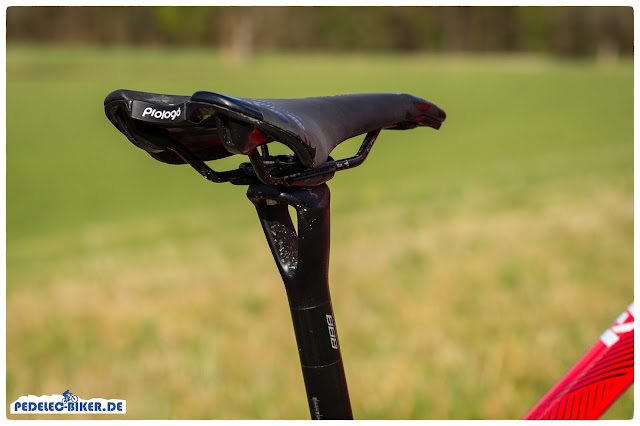

Carbon findet sich beim Focus Raven² auch in der Sattelstütze wieder.
Die Carbon Sattelstütze mit sportlichem Prologo Sattel

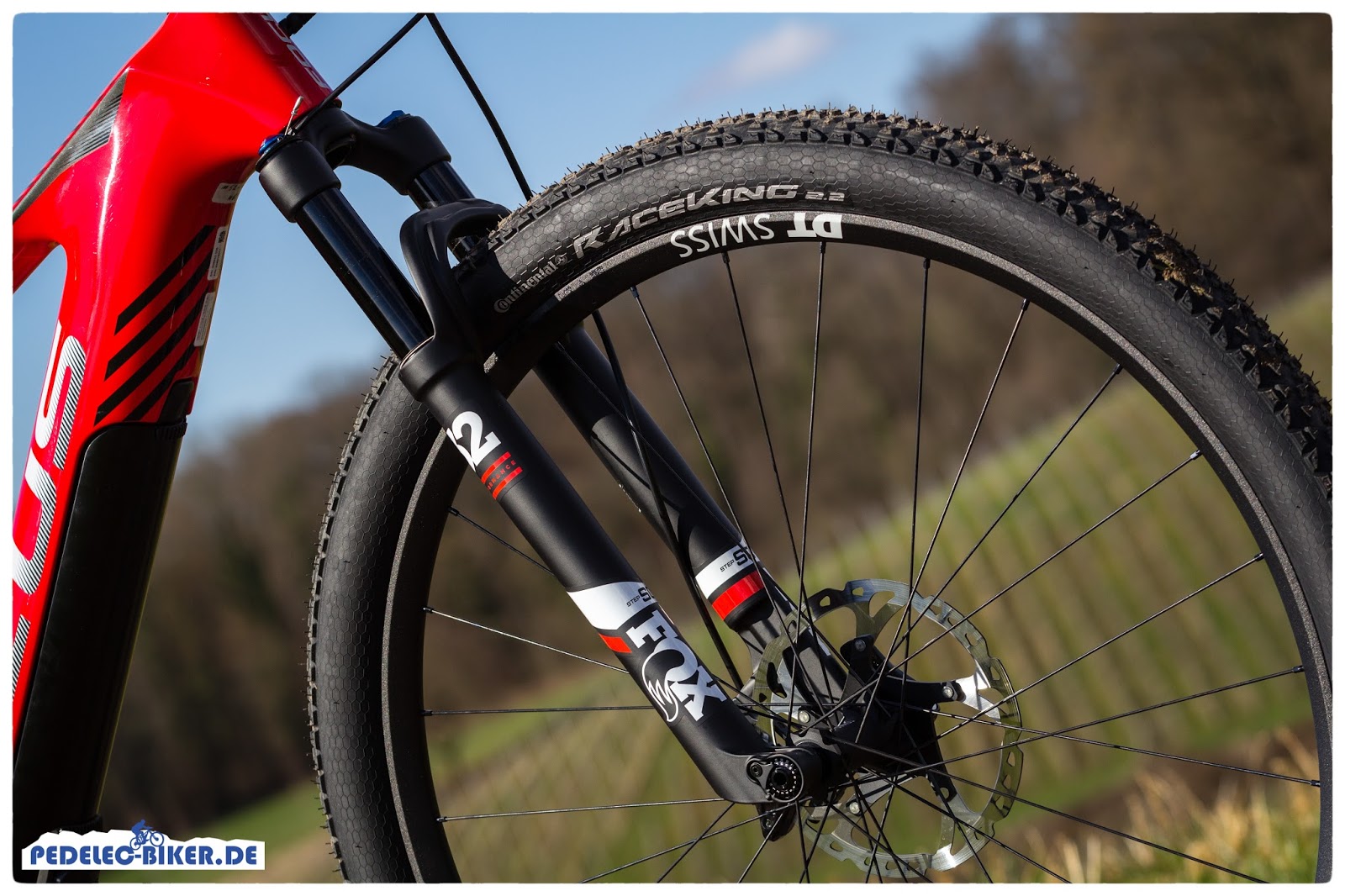

Die Federgabel des Focus Raven² kann über eine Lenkerremote straff gestellt werden.
In der Front verhilft eine leichte Fox Federgabel mit 32er Standrohren und 100mm Federweg das 29″ DT Swiss Laufrad traktionsstark am Boden zu halten. Für rassige Sprints im Wiegetritt kann die Gabel über eine Lenker-Remote schnell straff gestellt werden, womit ein Wippen dieser unterbunden wird. Sowohl vorne, wie auch hinten ist der schnelle, da kurzstollige Continetal RaceKing Reifen in der Breite 2,2″ montiert. Da bei einem eMTB die Reifen doch stärker beansprucht werden als im klassischen Bike-Sektor, hat man hier auf ein Modell mit verstärkter Karkasse gesetzt. Dies erhöht die Pannensicherheit, da sogenannte Snakebites (Verletzung des Schlauchs oder Mantels durch Durchschläge der Felge) deutlich reduziert werden.
Die Bremsanlage besteht unter anderem aus einem klassischer Shimano XT Zweikolben-Sattel, welcher verzögernd auf die 180mm Bremsscheibe zugreift.

Schönes Detail: Der Geschwindigkeits-Sensor ist beim Raven² halbintegriert in der Kettenstrebe.
Im Heck eine 160er Scheibe. Der Geschwindkeitssensor ist halbintergriert an der Kettenstrebe zu finden. Die hydraulische Leitung zur Ansteuerung des Bremssattels ist nahezu komplett im Rahmen verlegt.

Deutlich zu sehen: Der Schalter auf dem Unterrohr, der die Antriebseinheit aus dem Unterrohr löst.
Der kantige Raven Schriftzug auf dem Oberrohr ist farblich deutlich vom Grundton des Rahmens abgesetzt. Über den schwarzen Schalter auf dem Unterrohr rastet die Antriebseinheit über eine mechanische Entriegelung aus dem Unterrohr aus.

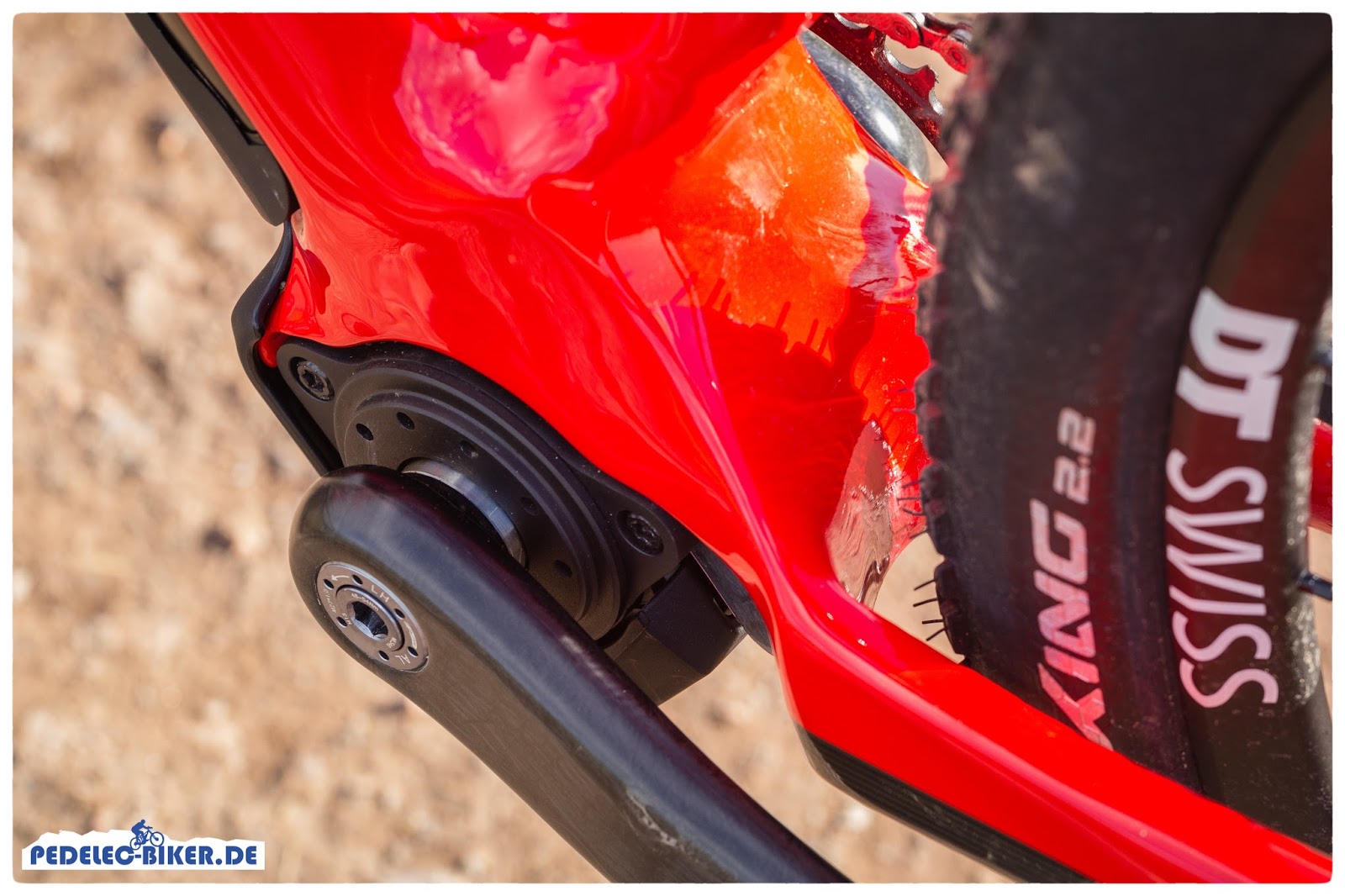

Hier werden die kleinen Ausmaße des Fazua-Antriebs am Raven² erkennbar.
Hier ist das schlanke, verbaute Tretlagergetriebe gut zu erkennen. Die Kurbelarme werden über eine ISIS Schnittstelle (Vielzahn) mit der Tretlagerachse verbunden.

Die Entnahme der Antriebseinheit am Focus Raven².
Die Entnahme der Antriebseinheit und des dort integriertern 7,0 Ah Akkupacks erfolgt über die Unterseite des Unterrohrs in Längsrichtung. Gut zu erkennen sind der Ein- und Ausschalter mit LED-Leiste zur optischen Bestimmung des Ladezustands, sowie die daneben liegende Ladebuchse. Zum Aufladen muss das Drivepack komplett entnommen werden.

Focus Raven² Blick in das Unterrohr, wo die Antriebseinheit in das Tretlager mündet.
Ein Blick in das Unterrohr zeigt die mechanische Schnittstelle in Form des Sternrades. Darüber befindet sich geschützt die elektronische Verbindung um den Datenaustausch zwischen Tretlagergetriebe und Drivepack zu ermöglichen. An den Seitenwänden des Unterrohrs sieht man die Kohlefaserstrukturen des Carbon Rahmens.

Der Fazua-Antrieb im Detail: Akku und Antriebseinheit.
Das Fazua Evation Drivepack lässt sich nochmals über eine einfache, mechanische Verbindung entriegeln und auseinander nehmen. Links die Antriebseinheit, rechts das Akkupack.

Der fazua-Antrieb wurde in Deutschland entwickelt und auch hier produziert.
Deutsche Ingenieurskunst sowohl beim Antrieb als auch im Bike.

Auf der Stirnseite der Fazua-Antriebseinheit befindet sich der Hauptschalter und die Ladebuchse.
Ein Blick auf die obere Stirnseite des Evation Drivepacks zeigt den Hauptschalter und die Ladebuchse. An der Außenseite der ovalen Tube sind feine Kühlrippen zu sehen.

Große Kühlrippen helfen, die Temperatur des Fazua-Antriebs im grünen Bereich zu halten.
Die untere Stirnseite mit elektronischer und mechanischer Schnittstelle zum Tretlagergetriebe. Der Außenbereich auf Höhe des Elektromotors ist mit großen Kühlrippen zur Wärmeableitung ausgestattet. Das ganze Drivepack ist in eine Aluminium Hülle verpackt.



Bis zum ersten Praxisbericht wollen wir uns noch etwas Zeit lassen und Erfahrung sammeln. In der aktuellen Vorsaison ist das Focus Raven² bereits oft im Einsatz um etwas Grundlagentraining zu machen. Gerade wenn es darum geht, viel und gleichmäßig Strecke zu fahren, macht der neue Carbon-Renner eine ausgezeichnete Figur. Leicht zu bewegen wie ein Crossrad und dabei Gegenwind und Anstiegen den Schrecken nehmen. Dieses Pedelec hält nicht nur fit und deckelt körperliche Leistungsspitzen, es ist ein erfrischendes Erlebnis mit einem so leichten eMTB unterwegs zu sein.

Das geringe Gewicht und die elektrische Untersützung beim Pedalerien sprechen für einen sportlichen Charakter und machen eine Menge Spaß.





Fotos: Hieronymus Gottschaldt

Focus Raven² – Ausstattungsdetails
Gabel – Fox 32 Float – 100mm Federweg,
Vorbau – BBB, aluminium, 31,8 mm , 90 mm
Lenker – BBB, aluminium, flatbar, 720mm breite, rise: 0mm, backsweep: 9 deg.
Sattelstütze – BBB Carbon, 27,2mm,
Laufradsatz – DT-Swiss M1650
Reifen – Continental Race-King 29″ x 2,2″
Bremsanlage – Shimano Deore XT (180mm vorne / 160mm hinten)
Antrieb – Fazua Evation – 250Watt
Akku – Fazua Evation 250Wh, integriert, austauschbar
Schaltwerk – Shimano Deore XT 8000, 11-fach
Kassette – Shimano XT 11fach 11-46Zähne
Übersetzung – vorne:34 Zähne, hinten:11-46 (418%)
Rahmen – Carbon
Gewicht – 15,55kg ohne Pedale, Rahmengröße M 46cm
Preis – 5999€

Geo-Daten
Sitzrohr – 420mm (S), 460mm (M), 500mm (L)
Oberrohr – 592mm (S), 608mm (M), 628mm (L)
Steuerrohr Winkel – 69,8°
Sitzwinkel – 74,5°
Kettenstrebe – 454mm
Steuerrohr – 104mm (S), 107mm (M), 130mm (L)
Gabellänge – 499mm
Radstand – 1119mm (S), 1135mm (M),  1158mm (L)
Stack – 620mm (S), 623mm (M), 644mm (L)
Reach – 420mm (S), 435mm (M), 450mm(L)



Vielen Dank an e-motion für die Möglichkeit, dieses Bike zu testen!
